Induktivitás mérése rezgőkörrel

Az induktivitás rezgőkör vizsgálatával történő meghatározása csupán viszonylag nagy induktivitású tekerccsel és nagy kapacitású kondenzátorral lehet. A feltöltött kondenzátort tekerccsel összekapcsolva ugyanis a rezgésidő nagyon kis értékek estén nem olvasható ki. A szoftver az analóg bemeneten a rezgés közbeni feszültséget méri a kondenzátoron és rajzolja ki grafikonon. A grafikon elemzéséből és a kondenzátor kapacitásának megadása után megadása után számolja az induktivitást.

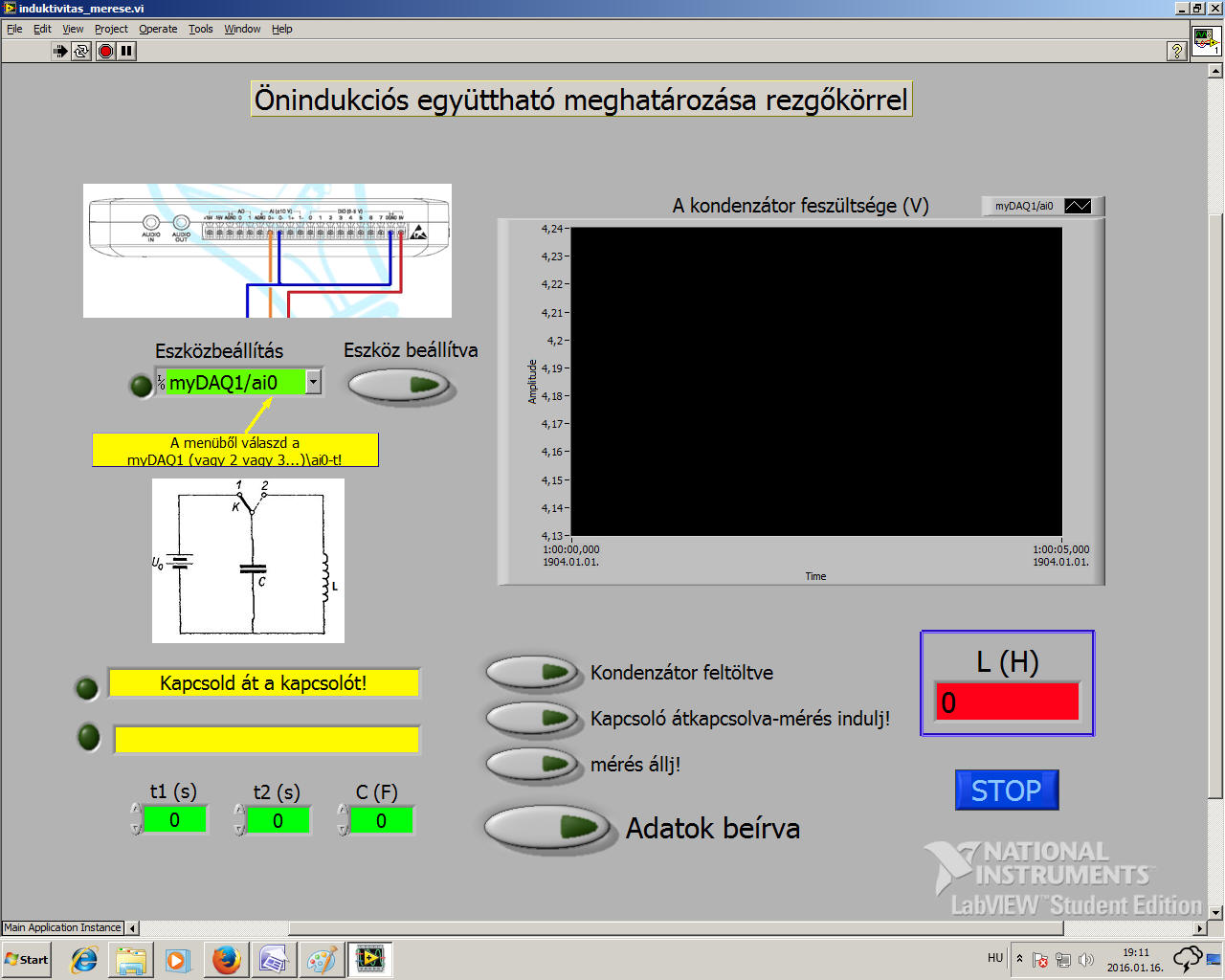

	A szoftver lépésről lépésre vezeti a felhasználót az eszközbeállításoktól kezdve. Az eszközbeállítás alatti ábra mutatja az áramkör megalkotási módját is. A villogó LED-ek mindig felhívják a figyelmet, és mellettük szövegesen olvasható a feladat. A feladat elvégzését a felhívás mellett álló nyomógombokkal lehet nyugtázni.
